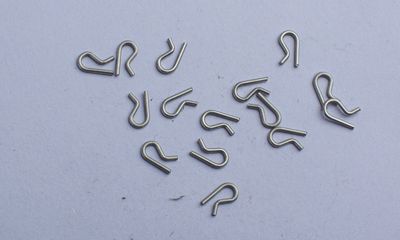

r型销（开口销）标准 精选

r型销（开口销）标准

r型销（开口销）标准为GB/T91-2000
r型销（开口销）标准范围公称规格为0.6~20mm的开口销

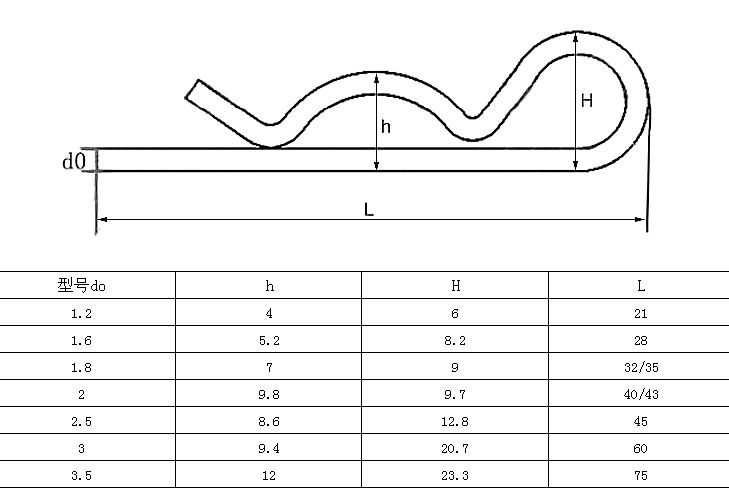

r型销（开口销）尺寸规格

有关r型销（开口销）ISO 8752-St (钢) 普通开口销定购举例：
额定直径d1 = 6 mm 及长度I = 30 mm
r型销（开口销）ISO 8752 6 x 30 – St
抗互锁设计的开口销ISO 8752-St（钢）定购举例：
额定直径d1 = 6 mm 及长度I = 30 mm
开口销ISO 8752 6 x 30 –N(A) - St

材料：碳素钢——Q215、Q235
不锈钢——1Cr17Ni7、0Cr18Ni9Ti
铜合金——H63。
韧性：r型销（开口销）每一个脚应能经受反复多次的弯曲，而在弯曲部分不发生断裂或裂缝。
弯曲方法：把开口销拉开，将其任一直脚部分夹紧在检验模内（不应发生压扁现象）；然后将开口销弯曲90°，往返一次为一次弯曲。试验速度不应超过60次/min。检验模应制出半圆槽孔，其直径即是开口销的公称规格。钳口应有r=0.5mm的圆角。
眼圈应尽可能制成圆形。

推荐阅读：压缩弹簧定制需要什么参数？

r型销（开口销）两脚的横截面就应为圆形，但答应开口销两脚平面与圆周交接处有半径r=(0.05~0.01)dmax 的圆角（d—开口销直径）。
r型销（开口销）两间隙和两脚的错移量应不大于开口销公称规格与dmax 之差值。
r型销（开口销）制成开口的，其两脚内平面的夹角α应符合规格。
表面缺陷：r型销（开口销）表面不答应有毛刺、不规则的和有害的缺陷。
